سلك أرضي علوي مركب من الألياف الضوئية OPGW

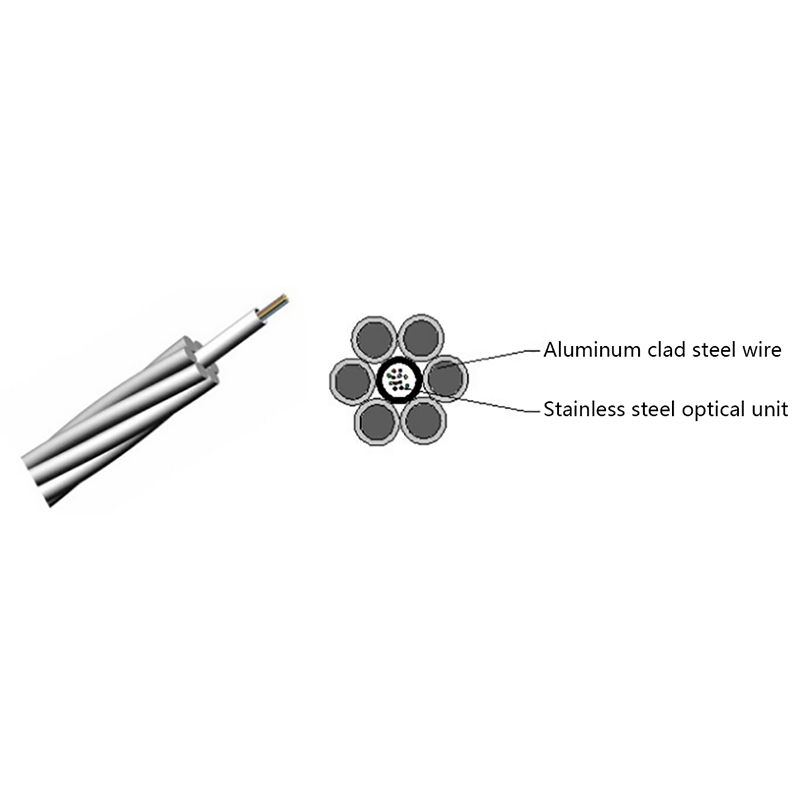

الخصائص الهيكلية للأنبوب المركزي OPGW

يتم وضع وحدة الألياف الضوئية للأنبوب الفولاذي المقاوم للصدأ في المنتصف ويتم لفها مع أسلاك معدنية أخرى لتشكيل كابل؛ يتم وضع الألياف الضوئية في أنبوب الفولاذ المقاوم للصدأ للحصول على طول زائد أفضل؛ يضمن المقطع العرضي للكابل البصري المصمم بدقة الأداء الكهربائي والخصائص الفيزيائية الميكانيكية والثبات الحراري للكابل البصري؛

الخصائص الهيكلية للطبقة OPGW الذين تقطعت بهم السبل

تم تصميم وحدة الألياف الضوئية ذات الأنبوب الفولاذي المقاوم للصدأ بحيث يتم لفها مع أسلاك معدنية أخرى في نفس الوقت؛

الألياف الضوئية الموضوعة في أنبوب الفولاذ المقاوم للصدأ لها طول زائد أفضل. في الوقت نفسه، توجد وحدة الألياف الضوئية المصنوعة من الفولاذ المقاوم للصدأ للهيكل ذو الطبقات على الطبقة الثانية، مما ينتج طول شد أكبر وأكثر استقرارًا من خلال التجديل؛

يضمن المقطع العرضي للكابل البصري المصمم بدقة الأداء الكهربائي والخصائص الفيزيائية الميكانيكية والثبات الحراري للكابل البصري؛

خصائص التطبيق

وفقا للشروط الفنية للخط، دون تغيير هيكل الكابل البصري، من خلال الجمع بين نسبة مقاطع الألمنيوم والفولاذ، يمكن الحصول على منتج يلبي المتطلبات الفنية للخط؛

يتمتع هيكل الكابل البصري OPGW الأنبوبي المصنوع من الفولاذ المقاوم للصدأ بضغط جانبي أعلى ومقاومة للصدمات مقارنة بهيكل أنبوب الألومنيوم؛ الفولاذ المقاوم للصدأ لديه موصلية منخفضة، وقوة عالية، ومقاومة جيدة للتآكل، والألياف الضوئية محمية بشكل جيد؛

الأنبوب الفولاذي المقاوم للصدأ مملوء بالشحوم لمنع اختراق الرطوبة أو الماء. ضبط الطول المتبقي للألياف الضوئية يمكن أن يجعل الكبل البصري يتمتع بخصائص درجة حرارة جيدة؛

الطبقة الداخلية من الأسلاك الفولاذية المكسوة بالألمنيوم عالية القوة ومنخفضة التوصيل تتحمل وزن OPGW والحمل الخارجي؛ باستخدام مبدأ تأثير الجلد المسؤول، يتم توجيه تيار الدائرة القصيرة الزائد أو الخطأ عبر الطبقة الخارجية من الموصلات الجيدة، وهو أمر مفيد لحماية الألياف الضوئية؛

تتمتع الكابلات الضوئية بخصائص ميكانيكية وكهربائية مماثلة للأسلاك الأرضية العلوية التقليدية، مما يسهل استبدال الأسلاك الأرضية القديمة وتصميم وتركيب أسلاك أرضية جديدة. لديها وظائف مزدوجة من الأسلاك الأرضية والاتصالات.

يمكن التحكم بدقة في الطول المتبقي من الألياف الضوئية لضمان قدرة الكابل على تحمل الأحمال العالية والامتدادات الكبيرة؛
