الكابلات المركبة الإلكترونية الضوئية: إحداث ثورة في الاتصال

في المشهد المتطور باستمرار للاتصالات الحديثة ونقل الطاقة ، الكابلات المركبة الإلكترونية البصرية برزت كحل رائد. تمثل هذه الكابلات مزيجًا متناغمًا من تقنيات الألياف الضوئية والموصل الكهربائي ، مما يتيح النقل المتزامن للإشارات البصرية والكهربائية داخل بنية متكاملة واحدة. لم يسبق هذا النهج المبتكر إلى تبسيط عمليات التثبيت والصيانة فحسب ، بل عزز أيضًا بشكل كبير كفاءة وموثوقية التطبيقات المختلفة عبر صناعات متعددة.

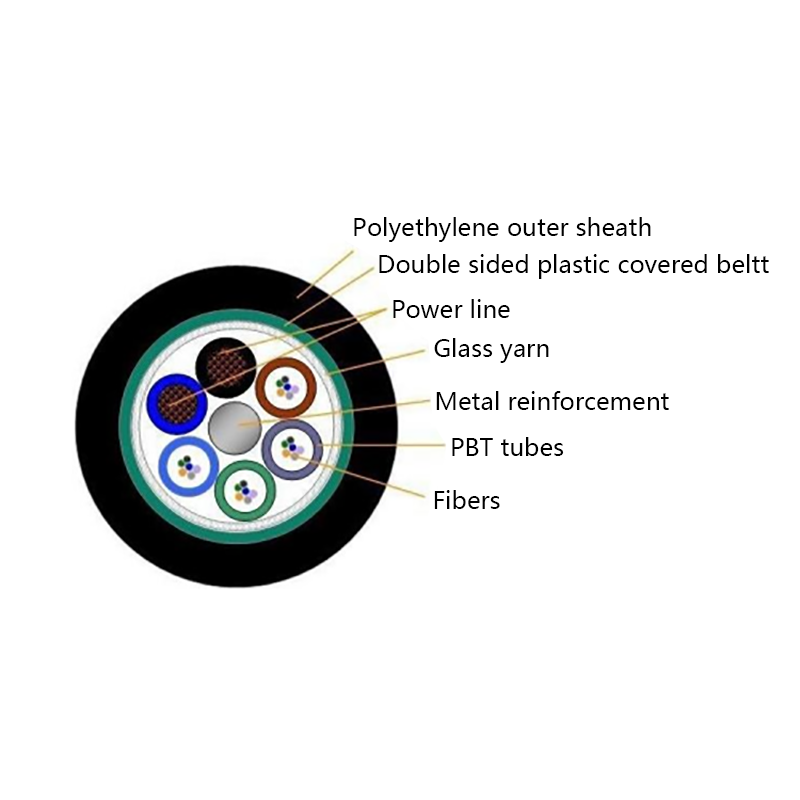

الهيكل والمكونات

مكون الألياف البصرية

في قلب كابل مركب إلكتروني بصري يكمن الألياف البصرية ، وهو عنصر حاسم المسؤول عن نقل البيانات عالية السرعة من خلال إشارات الضوء. عادة ما تكون الألياف البصرية مصنوعة من زجاج السيليكا عالي النقاء ، والذي يظهر خصائص بصرية استثنائية ، مما يتيح الحد الأدنى من فقدان الإشارة والتخفيف على مسافات طويلة. تتكون هذه الألياف من نواة ، حيث يتم توجيه إشارة الضوء ، وتحيط بها طبقة الكسوة مع مؤشر الانكسار السفلي لضمان انعكاس داخلي إجمالي وانتشار الإشارة الفعال.

مكون الموصل الكهربائي

تكمل الألياف البصرية هو الموصل الكهربائي ، الذي عادة ما يكون مصنوعًا من النحاس أو الألومنيوم ، وهو مصمم لحمل الطاقة الكهربائية والإشارات الكهربائية منخفضة التردد. يتم عزل الموصلات بعناية لمنع التداخل الكهربائي مع الألياف البصرية ولضمان انتقال الطاقة الآمن والفعال. يعتمد اختيار مواد الموصل ومنطقة المستعرضة على متطلبات الطاقة المحددة والخصائص الكهربائية للتطبيق.

طبقات واقية وعناصر تعزيز

لحماية المكونات البصرية والكهربائية الحساسة ، تم تجهيز الكابلات المركبة الإلكترونية البصرية بطبقات واقية متعددة. يوفر غمد خارجي ، مصنوع عادةً من البوليمرات المتينة مثل البولي إيثيلين أو كلوريد البوليفينيل (PVC) ، حماية ميكانيكية ضد التآكل والرطوبة والعوامل البيئية. بالإضافة إلى ذلك ، يتم دمج عناصر تعزيز مثل ألياف الأراميد أو الأسلاك الفولاذية لتعزيز قوة الشد من الكابل ومقاومة القوى الخارجية ، مما يضمن سلامته أثناء التثبيت والاستخدام طويل الأجل.

مبادئ العمل

انتقال الإشارة البصرية

يعتمد نقل الإشارات البصرية في كابل مركب إلكتروني بصري على مبدأ الانعكاس الداخلي الكلي. عندما يتم حقن إشارة الضوء في قلب الألياف البصرية بزاوية محددة ، فإنها تعكس مرارًا وتكرارًا الحدود بين النواة والكسوة ، وتقييد الضوء بشكل فعال داخل القلب والسماح له بالانتشار على طول الألياف. تتيح هذه الظاهرة نقل البيانات عالية السرعة والخسارة المنخفضة ، مما يجعل الألياف البصرية مثالية للتطبيقات التي تتطلب عرض النطاق الترددي الكبير والتواصل الطويل ، مثل شبكات الاتصالات ومراكز البيانات واتصالات الإنترنت عالية السرعة.

انتقال الإشارة الكهربائية

من ناحية أخرى ، يتم نقل الإشارات الكهربائية من خلال الموصلات في الكبل باستخدام مبادئ المغناطيسية الكهرمائية. عندما يتم تطبيق الجهد الكهربائي عبر نهايات الموصل ، يتدفق التيار الكهربائي عبره ، ويحمل الطاقة الكهربائية أو الإشارات. تحدد الخواص الكهربائية للموصل ، مثل مقاومته وتوصيله ، كفاءة انتقال الطاقة وجودة الإشارات الكهربائية. في الكابلات المركبة الإلكترونية البصرية ، تم تصميم الموصلات الكهربائية بعناية لتقليل فقدان الطاقة والتداخل مع الألياف البصرية.

مزايا الكابلات المركبة الإلكترونية البصرية

وفورات الفضاء والتكاليف

تتمثل إحدى المزايا الأساسية للكابلات المركبة الإلكترونية البصرية في قدرتها على الجمع بين وظائف متعددة في كبل واحد ، مما يؤدي إلى توفير مساحات كبيرة. في التثبيتات التقليدية ، مطلوب كابلات منفصلة لنقل البيانات البصرية ومزود الطاقة الكهربائية ، والتي يمكن أن تكون مرهقة وتتطلب مساحة إضافية للتوجيه والتثبيت. من خلال دمج هذه الوظائف في كبل واحد ، تبسيط الكابلات المركبة الإلكترونية البصرية البنية التحتية الكابلات ، وتقليل الحاجة إلى قنوات وصواني متعددة ، وفي النهاية توفر مساحة قيمة ، وخاصة في التطبيقات التي تكون فيها المساحة قسطًا ، مثل الأسلاك الداخلية والمنشآت تحت الأرض.

بالإضافة إلى توفير المساحة ، توفر الكابلات المركبة الإلكترونية البصرية أيضًا مزايا التكلفة. يمكن أن يؤدي التخلص من الحاجة إلى كابلات منفصلة ومواد التثبيت المرتبطة والعمالة إلى تخفيضات كبيرة في التكاليف. علاوة على ذلك ، فإن البنية التحتية المبسطة للكابلات تقلل من تعقيد الصيانة واستكشاف الأخطاء وإصلاحها ، مما يزيد من التكاليف طويلة الأجل.

نقل البيانات عالي السرعة وتسليم الطاقة

الكابلات المركبة الإلكترونية البصرية قادرة على توفير كل من نقل البيانات عالي السرعة وتسليم الطاقة الموثوق به في وقت واحد. يتيح مكون الألياف الضوئية النقل السريع للكميات الكبيرة من البيانات ، وتلبية متطلبات تطبيقات عرض النطاق الترددي مثل تدفق الفيديو عالي الدقة والحوسبة السحابية والعمليات الصناعية المكثفة للبيانات. في الوقت نفسه ، يمكن للموصلات الكهربائية توفير الطاقة اللازمة لتشغيل الأجهزة المختلفة ، مما يلغي الحاجة إلى كابلات الطاقة المنفصلة وتقليل التعقيد الكلي لنظام توزيع الطاقة.

مناعة للتداخل الكهرومغناطيسي

الألياف البصرية هي بطبيعتها محصنة ضد التداخل الكهرومغناطيسي (EMI) ، مما يجعل الكابلات المركبة الضوئية مناسبة للغاية للتطبيقات في البيئات الكهرومغناطيسية الحساسة. على عكس الكابلات النحاسية التقليدية ، التي يمكن أن تتأثر بالحقول الكهرومغناطيسية الخارجية ، تنقل الألياف البصرية البيانات باستخدام إشارات الضوء ، والتي لا تتأثر بـ EMI. تضمن هذه المناعة سلامة وموثوقية نقل البيانات ، حتى في وجود مصادر كهرومغناطيسية قوية مثل خطوط الطاقة والمحركات ومجالات الإرسال الراديوية.

المرونة والقدرة على التكيف

تم تصميم الكابلات المركبة الإلكترونية البصرية لتكون مرنة وقابلة للتكيف مع مجموعة واسعة من التطبيقات وسيناريوهات التثبيت. يمكن توجيهها بسهولة من خلال المساحات الضيقة ، عازمة حول الزوايا ، وتثبيتها في بيئات مختلفة ، بما في ذلك الإعدادات الداخلية والخارجية وخارج الأرض. يتيح مزيج المكونات البصرية والكهربائية داخل كبل واحد أيضًا مرونة أكبر في تصميم النظام ، مما يتيح دمج أنواع مختلفة من الأجهزة والأنظمة.

تطبيقات الكابلات المركبة الإلكترونية البصرية

الاتصالات السلكية واللاسلكية

في صناعة الاتصالات السلكية واللاسلكية ، تلعب الكابلات المركبة الإلكترونية البصرية دورًا مهمًا في تمكين الوصول إلى الإنترنت عالي السرعة ، وشبكات الاتصالات المحمولة ، واتصالات الألياف الضوئية. يتم استخدامها لتوصيل المكاتب المركزية ومراكز البيانات ومباني المستخدم النهائي ، مما يوفر كل من البنية التحتية للألياف الضوئية لنقل البيانات والطاقة الكهربائية المطلوبة لتشغيل معدات الشبكة مثل أجهزة التوجيه والمفاتيح والمحطات الأساسية.

شبكات ذكية

تجد الكابلات المركبة الإلكترونية البصرية أيضًا تطبيقات متزايدة في أنظمة الشبكة الذكية ، حيث يتم استخدامها لمراقبة وتوزيع الطاقة الكهربائية والتحكم فيها. يمكن أن تنقل هذه الكابلات كل من الطاقة الكهربائية وإشارات البيانات اللازمة لمراقبة الوقت الفعلي لمعلمات الشبكة ، مثل الجهد والتيار وجودة الطاقة. من خلال دمج التواصل الألياف الضوئية مع انتقال الطاقة ، يمكن للشبكات الذكية تحقيق كفاءة أكبر وموثوقية واستجابة ، مما يتيح إدارة أفضل لموارد الطاقة ودمج مصادر الطاقة المتجددة.

الأتمتة الصناعية

في إعدادات الأتمتة الصناعية ، يتم استخدام الكابلات المركبة الإلكترونية البصرية لتوصيل أجهزة الاستشعار والمحركات وأنظمة التحكم ، مما يوفر كل من قنوات الطاقة والاتصالات المطلوبة للتشغيل السلس. تتيح هذه الكابلات نقل البيانات عالية السرعة بين المكونات المختلفة للشبكة الصناعية ، مما يتيح التحكم الدقيق ومراقبة عمليات التصنيع. إن مناعة التداخل الكهرومغناطيسي للكابلات الإلكترونية البصرية تجعلها مناسبة بشكل خاص للاستخدام في البيئات الصناعية ، حيث يمكن أن تكون الضوضاء الكهرومغناطيسية تحديًا كبيرًا.

مواصلات

كما يتم استخدام الكابلات المركبة الإلكترونية البصرية في صناعة النقل ، وخاصة في التطبيقات مثل أنظمة النقل الذكية (ITS) والبنية التحتية للسيارات الكهربائية (EV). فيها ، يتم استخدام هذه الكابلات لتوصيل أجهزة استشعار حركة المرور والكاميرات وأجهزة الاتصال ، مما يتيح جمع البيانات ونقلها لإدارة حركة المرور والتحكم فيها. في حالة محطات شحن EV ، يمكن للكابلات المركبة الإلكترونية البصرية أن توفر كل من الطاقة الكهربائية لشحن المركبات وقنوات الاتصال للمراقبة عن بُعد والتحكم في عملية الشحن.

بناء الأتمتة والمنازل الذكية

في بناء الأتمتة والأنظمة المنزلية الذكية ، يتم استخدام الكابلات المركبة الإلكترونية البصرية لتوصيل الأجهزة المختلفة ، مثل أنظمة الإضاءة وأدوات التحكم في التدفئة والتبريد وكاميرات الأمان والأجهزة المنزلية. تتيح هذه الكابلات دمج الأنظمة المختلفة والتواصل السلس بينهما ، مما يسمح بمزيد من التحكم وكفاءة الطاقة في المباني. تعمل القدرة على توفير كل من نقل الطاقة والبيانات في كبل واحد إلى تبسيط تركيب وصيانة أنظمة أتمتة البناء ، مما يجعلها أكثر فعالية من حيث التكلفة.

التطورات والاتجاهات المستقبلية

التقدم في تصميم الكابلات والمواد

مع استمرار تطور التكنولوجيا ، من المتوقع أن تتحسن التصميم والمواد المستخدمة في الكابلات المركبة الإلكترونية البصرية. يستكشف الباحثون باستمرار مواد جديدة وتقنيات التصنيع لتعزيز أداء هذه الكابلات ، مثل زيادة عرض النطاق الترددي للألياف البصرية ، مما يقلل من مقاومة الموصلات الكهربائية ، وتحسين الخواص الميكانيكية والبيئية لطبقات الحماية للكابل. بالإضافة إلى ذلك ، فإن تطوير تصميمات الكابلات الأكثر إحكاما ومرنة سيمكن سهولة التثبيت والتكامل في مجموعة واسعة من التطبيقات.

التكامل مع التقنيات الناشئة

من المحتمل أن تلعب الكابلات المركبة الإلكترونية البصرية دورًا متزايد الأهمية في تكامل التقنيات الناشئة ، مثل إنترنت الأشياء (IoT) و 5G وما بعد التواصل اللاسلكي ، والذكاء الاصطناعي. في إنترنت الأشياء ، سيتم استخدام هذه الكابلات لتوصيل عدد كبير من المستشعرات والأجهزة ، وتوفير قنوات الطاقة والاتصالات اللازمة لجمع البيانات ونقلها. في 5G والشبكات اللاسلكية المستقبلية ، ستكون الكابلات المركبة الإلكترونية الضوئية ضرورية لدعم متطلبات البيانات عالية السرعة والنشر الكثيف للخلايا الصغيرة والمحطات الأساسية. سيمكّن دمج الذكاء الاصطناعي والتعلم الآلي مع الكابلات المركبة الإلكترونية البصرية أيضًا من المراقبة وإدارة أنظمة الكابلات الأكثر ذكاءً ، وتحسين أدائها وموثوقيتها.

التوسع في أسواق وتطبيقات جديدة

من المتوقع أن يدفع الطلب المتزايد على نقل البيانات عالي السرعة ، وتسليم الطاقة الموثوق ، والحلول المتكاملة توسيع الكابلات المركبة الإلكترونية البصرية إلى أسواق وتطبيقات جديدة. بالإضافة إلى الصناعات التي سبق ذكرها ، قد تجد هذه الكابلات تطبيقات في مجالات مثل الرعاية الصحية والفضاء والدفاع. في الرعاية الصحية ، على سبيل المثال ، يمكن استخدام الكابلات المركبة الإلكترونية البصرية لتوصيل الأجهزة الطبية وأجهزة الاستشعار ، مما يتيح مراقبة المريض عن بُعد وتكامل أنظمة الرعاية الصحية. في الفضاء والدفاع ، يمكن استخدام هذه الكابلات في الطائرات والأقمار الصناعية والمركبات العسكرية ، مما يوفر البنية التحتية اللازمة للاتصال والطاقة في بيئات قاسية ومتطلبة.

خاتمة

تمثل الكابلات المركبة الإلكترونية البصرية تقدمًا كبيرًا في مجال تكنولوجيا الكابلات ، مما يوفر مجموعة واسعة من المزايا على الكابلات التقليدية. لقد أحدثت قدرتهم على الجمع بين الوظائف البصرية والكهربائية في كبل واحد ثورة في الطريقة التي ننقل بها البيانات والقوة ، مما يتيح المزيد من الكفاءة والموثوقية والمرونة في التطبيقات المختلفة. مع استمرار التقدم في التقدم والطلب على الاتصالات عالية السرعة وتسليم الطاقة ، فإن الكابلات المركبة الإلكترونية البصرية تستعد للعب دور متزايد الأهمية في تشكيل مستقبل التوصيل. من خلال جهود البحث والتطوير المستمرة ، من المتوقع أن تستمر هذه الكابلات في التطور ، مما يؤدي إلى فتح إمكانيات وتطبيقات جديدة في مجموعة واسعة من الصناعات.
