كيف تساهم كابلات الفراشة الضوئية FTTH في تركيبات الألياف إلى المنزل

تمثل تقنية الألياف الضوئية إلى المنزل، والمعروفة باسم FTTH، حلاً حديثًا لتوصيل خدمات الإنترنت والاتصالات عالية السرعة مباشرةً إلى المستخدمين السكنيين والتجاريين. مع تزايد الطلب على نقل البيانات المستقر والسريع، أصبحت البنية التحتية التي تدعم أنظمة FTTH ذات أهمية متزايدة. من بين المكونات العديدة التي تشكل شبكة الألياف الضوئية، كابلات الفراشة الضوئية FTTH لقد اكتسبت اهتمامًا خاصًا لمرونتها وتصميمها المدمج وكفاءتها في التثبيت. إن فهم كيفية عمل هذه الكابلات وسبب استخدامها يمكن أن يساعد الفنيين والمهندسين وحتى أصحاب المنازل على اتخاذ قرارات مستنيرة بشأن بناء شبكة ألياف ضوئية أو صيانتها.

1. فهم FTTH والغرض منها

تم تصميم تقنية FTTH لتوصيل اتصالات الألياف الضوئية مباشرة من المكتب المركزي لمزود خدمة الإنترنت إلى المنازل أو المباني الفردية. على عكس الكابلات النحاسية أو الكابلات المحورية التقليدية، تنقل الألياف الضوئية البيانات باستخدام الضوء بدلاً من الإشارات الكهربائية. وهذا يسمح بسرعات بيانات أعلى بكثير، والحد الأدنى من فقدان الإشارة، وتحسين الموثوقية عبر المسافات الطويلة.

الهدف من FTTH هو ضمان حصول المستخدمين النهائيين على تجربة إنترنت عالية الجودة مع نطاق ترددي كافٍ لدعم الأنشطة الرقمية الحديثة مثل بث الفيديو والألعاب عبر الإنترنت والعمل عن بعد وتطبيقات المنزل الذكي. ومع ذلك، فإن تحقيق هذه الكفاءة يعتمد بشكل كبير على جودة وتصميم نظام الكابلات المستخدم خلال عملية التثبيت.

تم تطوير الكابلات الضوئية الفراشة FTTH خصيصًا لمثل هذه التطبيقات لأنها تبسط عملية النشر مع الحفاظ على الأداء البصري والمتانة.

2. ما هي الكابلات الضوئية الفراشة FTTH؟

إن كبل الفراشة الضوئية FTTH، والذي يشار إليه أحيانًا باسم الكبل المسطح، هو نوع خاص من كبل الألياف الضوئية المصمم لاتصالات الألياف للميل الأخير. يشير مصطلح الفراشة إلى شكل مقطعها المسطح والمتماثل، والذي يشبه أجنحة الفراشة. يوفر هذا التصميم المرونة والقوة مع ضمان بقاء الألياف الداخلية محمية بشكل جيد أثناء التثبيت والتشغيل.

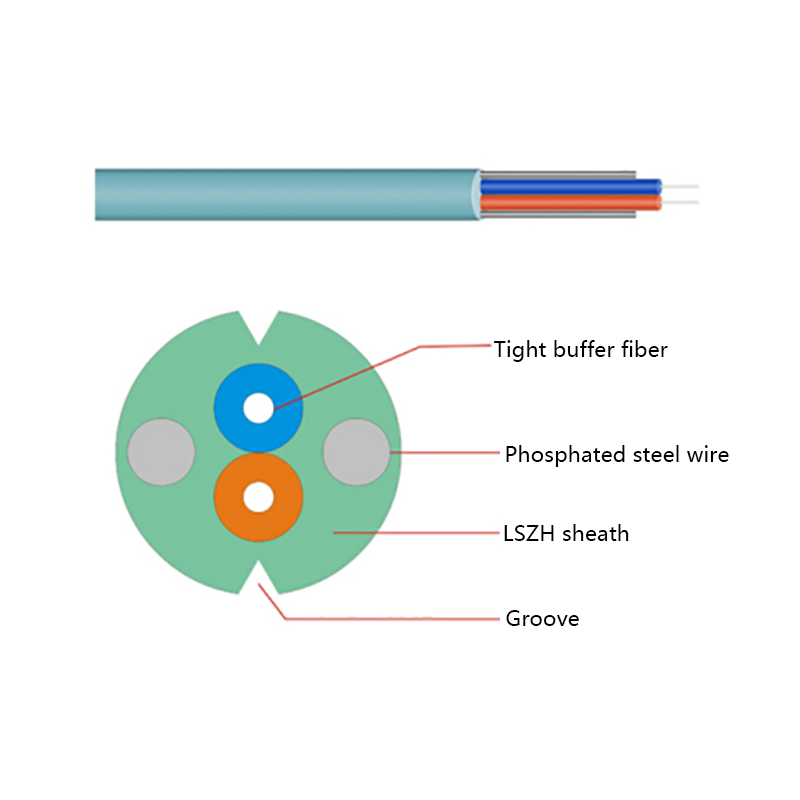

عادةً، يتكون كابل الفراشة الضوئي من واحد أو اثنين من الألياف أحادية الوضع المتمركزة في المركز. هذه الألياف محاطة بعضوين متوازيين القوة، عادة ما يكونان مصنوعين من أسلاك الفولاذ أو البلاستيك المقوى بالألياف، مما يوفر الحماية الميكانيكية ويمنع الكابل من التمدد أو الانكسار. يتم بعد ذلك تغليف الهيكل بأكمله بغلاف خارجي مصنوع من مادة متينة مقاومة للهب ومناسبة للاستخدام الداخلي أو الخارجي.

هذا الهيكل البسيط والفعال يجعل كابل الفراشة خفيف الوزن وسهل التعامل معه ومقاومًا لقوى الانحناء أو السحق.

3. الميزات الهيكلية التي تدعم تركيبات FTTH

العديد من خصائص التصميم تجعل الكابلات الضوئية الفراشة مناسبة بشكل خاص لشبكات الألياف إلى المنزل.

حجم صغير

يسمح الهيكل المسطح للكابل بتركيبه على طول الجدران أو الأسقف أو المساحات الضيقة دون الحاجة إلى قنوات كبيرة. يعد هذا مثاليًا للبيئات السكنية التي يكون فيها الجمال والحد الأدنى من الاضطراب أمرًا مهمًا.

القوة الميكانيكية

توفر مواد التقوية الموجودة على جانبي الألياف قوة شد عالية ومقاومة ممتازة للسحق. وهذا يعني أن الكابل يمكنه تحمل قوى السحب أثناء التثبيت دون الإضرار بالألياف الضوئية بداخله.

سهولة التعامل

كابل الفراشة مرن لكنه يحافظ على شكله المستقر. يمكن للقائمين بالتركيب تجريد الغلاف بسهولة وإعداد الكابل للإنهاء باستخدام أدوات الألياف القياسية.

خسارة الانحناء منخفضة

بفضل بنية الألياف وموادها، يمكن ثني الكابل إلى أنصاف أقطار أصغر مقارنة بالكابلات التقليدية. تعتبر هذه الميزة ضرورية للتركيبات داخل المبنى حيث يجب أن تتبع الكابلات الزوايا أو المنحنيات.

براعة

تتوفر كابلات الفراشة بأنواع مختلفة، بما في ذلك المتغيرات الهوائية الداخلية والخارجية وذاتية الدعم. يتيح هذا التنوع إمكانية استخدامها خلال المراحل المختلفة لنشر FTTH، بدءًا من نقاط التوزيع وحتى محطات المشتركين.

4. دور كابلات الفراشة الضوئية في شبكات FTTH

تكمن المساهمة الرئيسية لكابلات الفراشة الضوئية في قدرتها على سد الفجوة بين شبكة توزيع الألياف الرئيسية ومباني المستخدم النهائي. في نظام FTTH، تحمل الكابلات الرئيسية الكبيرة أليافًا ضوئية متعددة من المكتب المركزي إلى نقاط التوزيع الواقعة بالقرب من المناطق السكنية. ومن هناك، يجب أن تقوم الكابلات الأصغر بتوصيل المنازل أو الشقق الفردية بالشبكة.

تخدم الكابلات الضوئية الفراشة هذا الغرض بالتحديد. يسمح تصميمها المرن وخفيف الوزن للفنيين بتوجيهها بسهولة عبر القنوات والجدران وحتى مباشرة على أسطح المباني دون التسبب في تغييرات هيكلية كبيرة. وهذا يبسط عملية تمديد الإشارة الضوئية إلى الجهاز الطرفي للمستخدم.

علاوة على ذلك، نظرًا لأن الكابلات مصممة لحماية الألياف الضوئية من الضغط والتلف، فإنها تحافظ على سلامة الإشارة حتى عند ثنيها أو تركيبها في مناطق محدودة. وهذا يضمن أداءً متسقًا للشبكة ويقلل من الحاجة إلى الصيانة أو الاستبدال.

5. مزايا التثبيت

أحد الأسباب الرئيسية لاستخدام كابلات الفراشة الضوئية على نطاق واسع في مشاريع FTTH هو سهولة تركيبها. تتطلب الكابلات المستديرة التقليدية في كثير من الأحيان قنوات متخصصة أو أنابيب واقية، في حين يمكن لصق الكابلات الفراشة مباشرة على الأسطح أو تثبيتها باستخدام مقاطع بسيطة.

توجيه مبسط

يسمح الشكل المسطح للكابل باتباع الخطوط المعمارية، مثل طول إطارات الأبواب أو الألواح. وهذا يجعل عملية التثبيت أكثر نظافة وأقل تدخلاً، وهو أمر مفيد بشكل خاص في المنازل الجاهزة.

تقليل وقت التثبيت

ونظرًا لسهولة نزع الكابلات وإنهائها، يستطيع الفنيون إكمال عمليات التثبيت بشكل أسرع. كما أن انخفاض خطر تلف الألياف يقلل أيضًا من إعادة العمل ويحسن الكفاءة.

التوافق مع الموصلات

تتوافق الكابلات الضوئية الفراشة مع مجموعة واسعة من الموصلات، مثل أنواع SC وLC، والتي تُستخدم بشكل شائع في أنظمة FTTH. تتوفر أيضًا الإصدارات التي تم إنهاؤها مسبقًا، مما يزيد من سرعة التثبيت.

فعالية التكلفة

تعني إجراءات التثبيت الأكثر بساطة عمالة أقل ومواد أقل، مما يساعد على تقليل تكاليف النشر الإجمالية. على الرغم من أن الكابل الأولي قد يكون أكثر تكلفة قليلاً من الكابلات التقليدية، إلا أن انخفاض تكاليف العمالة والصيانة يجعله حلاً فعالاً من حيث التكلفة على المدى الطويل.

6. فوائد الأداء

لا تعمل الكابلات الضوئية الفراشة على تبسيط عملية التثبيت فحسب؛ كما أنها تعمل على تحسين أداء الشبكة بعدة طرق.

فقدان إشارة منخفضة

تسمح الألياف الضوئية أحادية الوضع المستخدمة في كابلات الفراشة بنقل البيانات بسرعة عالية عبر مسافات طويلة بأقل قدر من التوهين. وهذا يضمن أداءً موثوقًا ومستقرًا للشبكة حتى في البيئات كثيرة المتطلبات.

انتقال مستقر

نظرًا للهيكل القوي، تحافظ كابلات الفراشة على محاذاة الألياف وحمايتها تحت الضغط الميكانيكي، مما يقلل من احتمالية الانحناءات الدقيقة أو الانحناءات الكبيرة التي قد تؤثر على جودة النقل.

المرونة البيئية

تم تصميم العديد من كابلات الفراشة لمقاومة الرطوبة وتغيرات درجات الحرارة والتعرض للأشعة فوق البنفسجية. وهذا يسمح لهم بالعمل بفعالية في الداخل والخارج دون أي تدهور.

عمر خدمة طويل

تضمن المواد المستخدمة في الغلاف وأعضاء القوة المتانة وعمر الخدمة الممتد، مما يقلل من احتياجات الاستبدال ويضمن الموثوقية على المدى الطويل لأنظمة FTTH.

7. التكامل في سيناريوهات التثبيت المختلفة

يمكن نشر كابلات الفراشة الضوئية في بيئات مختلفة اعتمادًا على تصميم الشبكة ومتطلبات المستخدم.

تركيب داخلي

بالنسبة للشقق أو مباني المكاتب، غالبًا ما يتم تركيب كابلات الفراشة على طول الجدران أو الأسقف أو القنوات لتوصيل صناديق التوزيع الأرضية بمنافذ المستخدم. حجمها الصغير يضمن عدم تداخلها مع التصميم الداخلي.

التثبيت في الهواء الطلق

في التطبيقات الخارجية، يتم استخدام كابلات الفراشة المقواة بطبقات مانعة للماء أو سترات مقاومة للأشعة فوق البنفسجية لتوصيل الأعمدة أو الأجزاء الخارجية للمبنى. يمكن لهذه الكابلات أن تتحمل الضغوط البيئية مثل المطر أو ضوء الشمس.

المنشآت الهوائية أو ذاتية الدعم

تم تصميم بعض كابلات الفراشة بهياكل دعم إضافية، مما يسمح بتعليقها بين الأعمدة دون الحاجة إلى أسلاك المراسلة. وهذا يقلل من تكاليف البنية التحتية ويبسط عمليات النشر في المناطق الريفية.

الدفن المباشر أو استخدام القناة

يمكن وضع بعض كابلات الفراشة المعززة تحت الأرض داخل قنوات واقية، مما يوفر طريقة أخرى لتوسيع شبكات FTTH إلى منازل الضواحي أو المناطق الريفية.

8. الصيانة وطول العمر

بمجرد تركيبها، تتطلب كابلات الفراشة الضوئية الحد الأدنى من الصيانة. تعمل طبقات الحماية القوية على حماية الألياف الداخلية من الغبار والرطوبة والأضرار المادية. ومع ذلك، يمكن أن يضمن الفحص الروتيني استمرار الأداء.

تردد التفتيش

يمكن للفحوصات الدورية لمسارات الكابلات اكتشاف أي مشكلات في الانحناء أو التكسير قد تؤثر على نقل الإشارة.

إجراءات الإصلاح

في حالة حدوث ضرر، يمكن إعادة توصيل كابلات الفراشة بسهولة باستخدام طرق الربط الميكانيكية أو طرق الانصهار. يسمح الهيكل المسطح للفنيين بتحديد موقع القسم التالف بسرعة وإجراء الإصلاحات المحلية.

الاختبار والتحقق

غالبًا ما تُستخدم مقاييس انعكاس المجال الزمني الضوئية (OTDRs) للتحقق من فقدان الإشارة أو انقطاعها. نظرًا لأن كابلات الفراشة تحافظ على التوهين المستمر، يمكن تحديد الحالات الشاذة وتصحيحها بسرعة.

مع التركيب والعناية المناسبين، يمكن لكابل الفراشة الضوئية FTTH أن يعمل بفعالية لعقود من الزمن، مع الحفاظ على جودة نقل البيانات العالية طوال فترة خدمته.

9. المساهمة في نمو شبكات الألياف

كان لاعتماد كابلات الفراشة الضوئية FTTH تأثير كبير على توسع شبكات الألياف الضوئية في جميع أنحاء العالم. إن مرونتها وسهولة استخدامها جعلت من الممكن لمقدمي الخدمات توسيع الاتصالات عالية السرعة إلى المناطق التي كان الوصول إليها صعبًا أو مكلفًا في السابق.

مع استمرار المجتمعات الحضرية والريفية في المطالبة باتصالات إنترنت أسرع، أصبحت القدرة على نشر الألياف بسرعة وكفاءة عاملاً تنافسيًا رئيسيًا. تعمل كابلات الفراشة على تمكين ذلك من خلال تقليل وقت التثبيت وتبسيط التصميم والحفاظ على الأداء عبر بيئات مختلفة.

في جوهرها، تلعب هذه الكابلات دورًا حاسمًا في جعل تقنية توصيل الألياف إلى المنزل أكثر سهولة وموثوقية واستدامة.

10. الاستنتاج

تعتبر كابلات الفراشة الضوئية FTTH واحدة من أهم المكونات الأساسية في تركيبات الألياف الضوئية الحديثة. يجمع تصميمها بين المرونة والقوة والكفاءة، مما يسمح بنشرها بسهولة في المباني السكنية والتجارية. ومن خلال تقليل تعقيد التثبيت والحفاظ على الأداء العالي، تساعد هذه الكابلات على سد الفجوة بين البنية التحتية للشبكة والمستخدمين النهائيين.

فهي لا تعمل فقط على تبسيط كيفية إدخال الألياف إلى المنازل ولكنها تساهم أيضًا في الموثوقية الشاملة وسرعة أنظمة FTTH. مع استمرار ارتفاع الطلب العالمي على إنترنت أسرع وأكثر استقرارًا، سيظل دور كابلات الفراشة الضوئية في ربط المجتمعات حيويًا. وتضمن قدرتها على التكيف والأداء أن تستمر تكنولوجيا توصيل الألياف إلى المنزل في التطور نحو مزيد من الكفاءة وإمكانية الوصول للجميع.
